ELETTRODO PER REGISTRAZIONI DI SUPERFICIE

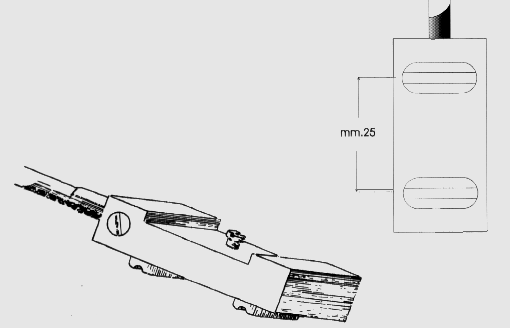

Elettrodo RICE25DN.

Visto in prospettiva ed in pianta dal basso.

 Elettrodo di superficie progettato per la registrazione, attraverso la pelle, dei potenziali di azione sensitivi.

E' costituito da un corpo plastico da cui fuoriescono 2 placchette in argento che costituiscono gli elettrodi registrati.

L'elettrodo viene fissato con una striscia di velcro.

Il cavo di collegamento, in morbido filo schermato è lungo mm. 1500, e termina con tre plug a scelta oppure con attacco DIN.

Codice dei colori:

Plug nero = - negativo (attivo)

Plug rosso = + positivo (riferimento)

Plug verde = massa protettiva
