CONNETTORI PER AGHI CONCENTRICI AUTOCLAVABILI

Agoelettrodo concentrico autoclavabile tipo GR25A20 montato su un connettore tipo CNR2DIN.

Gli agoelettrodi concentrici autoclavabili richiedono degli specifici cavi di collegamento per il lori impiego.

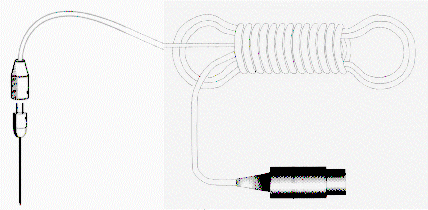

CNR2DIN: Cavo di collegamento in filo schermato extraflessibile. Il portaago formato da un connettore in acciaio inox con all'interno il doppio contatto dorato femmina. L'innesto sull'ago assiale; prima dell'inserimento occorre far combaciare i segni di riferimento presenti sia sull'ago che sul portaago in quanto il connettore non a montaggio irreversibile.

La lunghezza standard del cavo di mm. 1000

CNR2D2: Cavo di collegamento simile al CNU2DIN, si differenzia per avere al posto del DIN un'uscita su tre plug dorati da mm. 2.

CODICE dei COLORI DEI PLUG:

Plug NERO = nucleo (attivo) - Plug ROSSO = cannula (riferimento) - Plug VERDE = massa protettiva.

NOTA: Per un corretto collegamento elettrico dell'agoelettrodo sul connettore occorre far coincidere il punto di riferimento marcato sulla testa dell'ago con il punto presente sul connettore.
